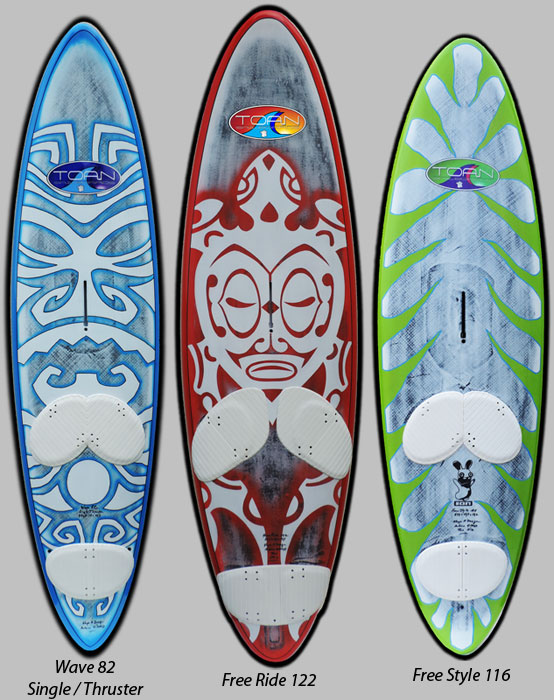

Wave82 Single Thruster • FreeStyle 116 • FreeRide 122 • Wave96 Single Thruster 2014

Wave82 Single Thruster 236*57*11.7 • Free Style 116 231*66*12,7 • FreeRide122 242*68*12,8 • Août 2014

Trois petites nouvelles, encore en cours de fabrication, sur lesquelles j'ai tenté quelques "innovations" minimes:

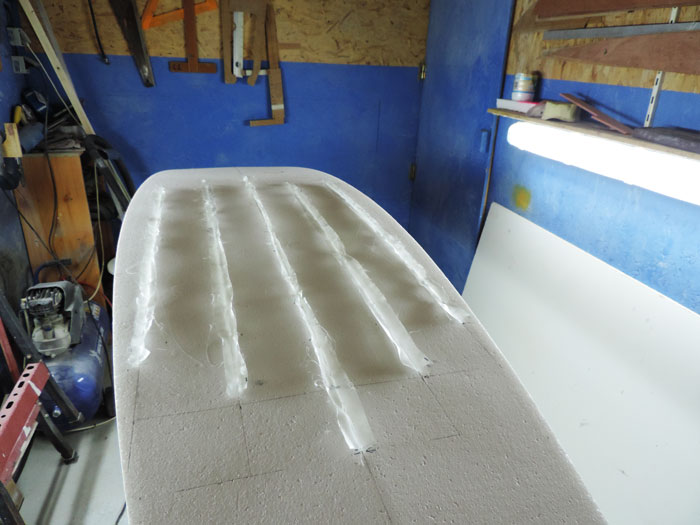

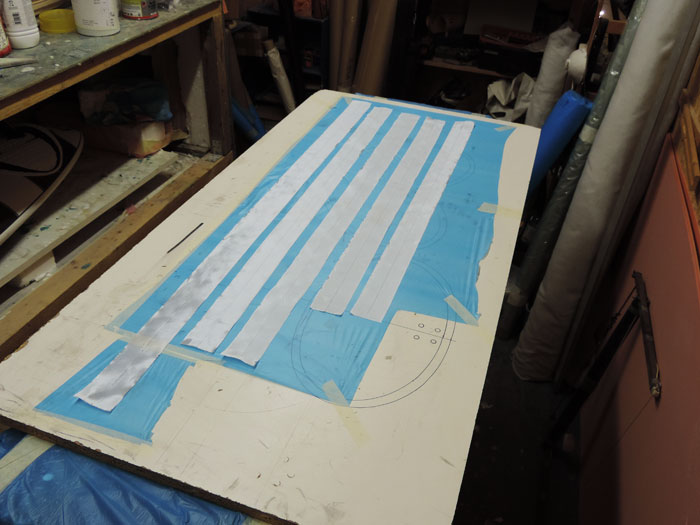

• "T" stringers en carène pour la Wave82 et la FreeStyle116 (Rico Sailboards en particulier fait ça pour limiter les risques de délaminage sandwich / polystyrène. Je n'ai jamais rencontré ce genre de problème, mais essayons quand même !...)
• Un tissu unique en extérieur (verre sergé 160gr/m²) sur les carènes des FreeStyle116 et FreeRide122 stratifié en "contact" à la résine pigmentée noire.
• Utilisation d'un verre S-Glass 125gr/m² sur la Wave82: manifestement "gourmand" en résine, au tissage très peu serré (à voir l'effet sur la finition), mais réputé 20% plus résistant qu'un verre classique de même grammage.
• Un carbone plus léger en extérieur sur le pont de la FreeRide122 (un Carbone sergé 160gr/m²). Une ligne de rocker moyenne (3mm arrière, 20 mm à 150 cm), et une carène en "V" creusé.
• Shape de la Wave82 dans l'esprit de la Wave92 II Single Thruster, avec une bonne largeur, 57, pour ce volume, un maître bau avancé, et un rocker arrière modéré: 8 mm (pour 30 mm à 150 cm).
• Shape de la FreeStyle116 dans l'esprit de la FreeStyle100, avec toutefois un léger kick arrière (2mm).

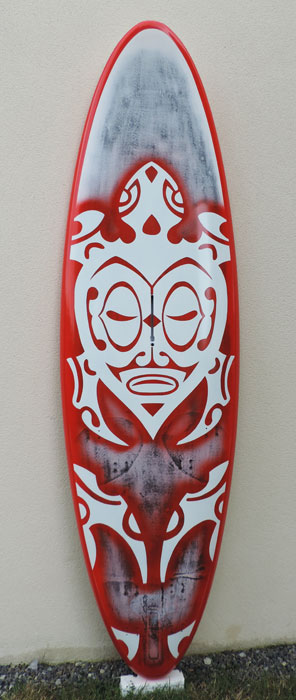

Wave82 • 2014

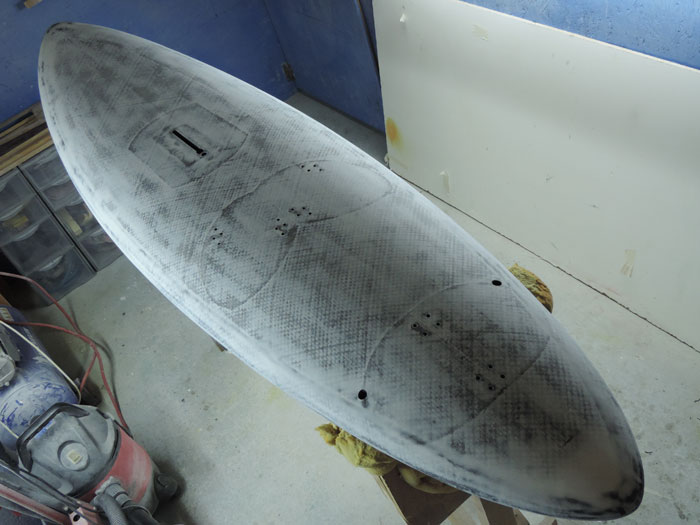

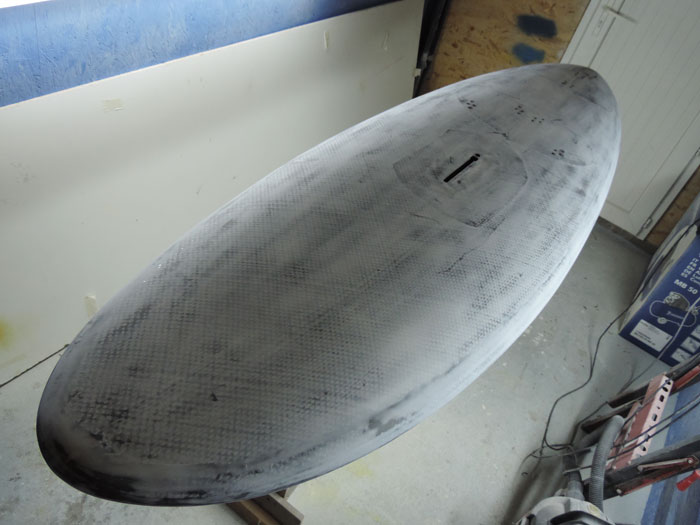

Pont

Blocage : verre 160gr/m² sergé + bandes verre 106gr/m² taffetas sur l'avant + Bandes Carbone transversales 200gr/m² au niveau des footstraps + bande carbone 200gr/m² longitudinale (jusqu'au pied de mât)

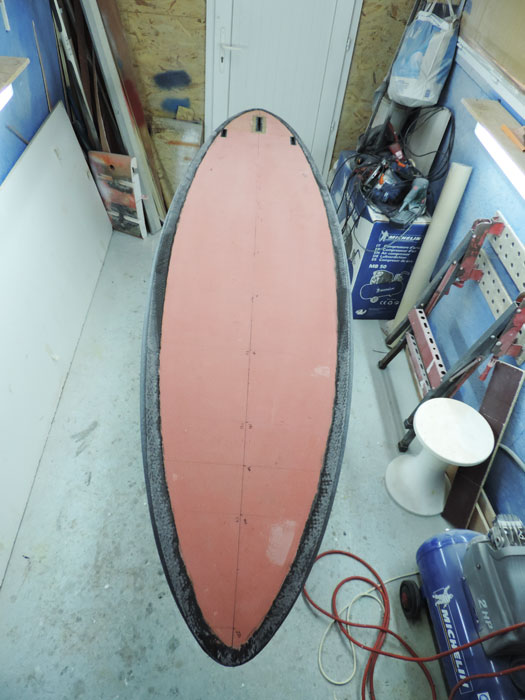

Sandwich : PVC 3mm 90kg/m³, collé dans la foulée (contre scoop renforcé, et maintenu jusqu'à polymérisation complète).

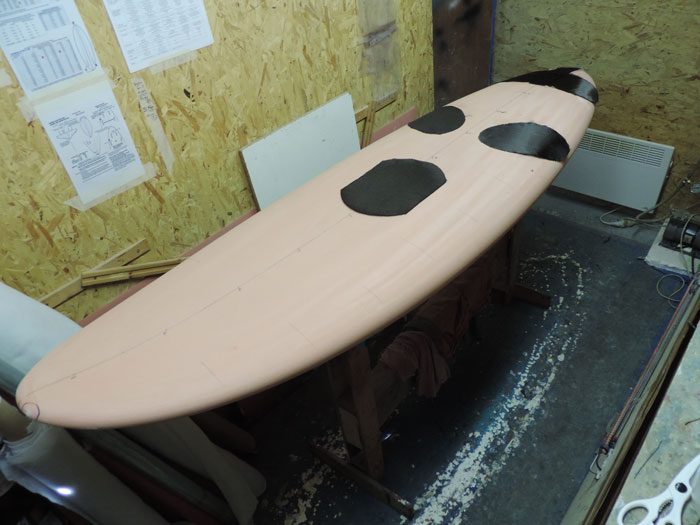

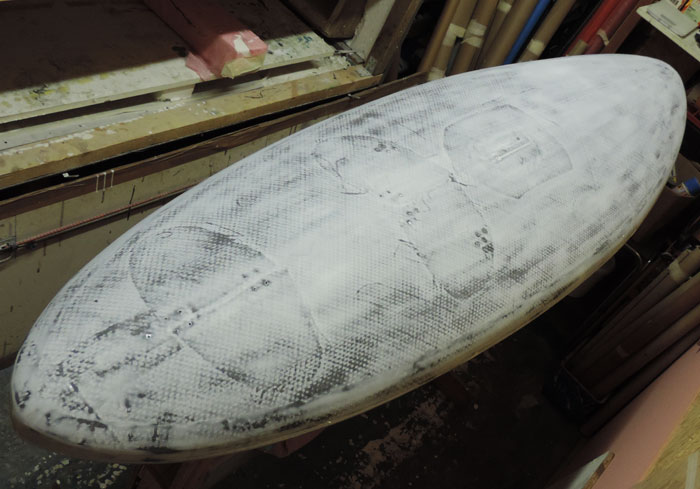

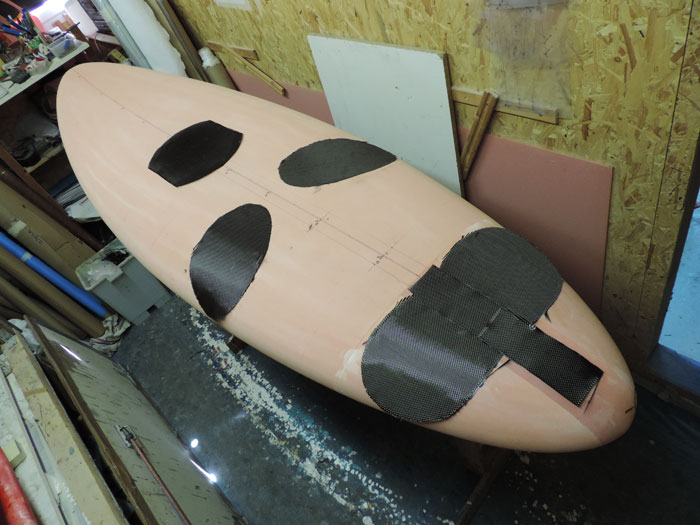

Stratifié extérieur : 1 x Carbone CBX200 gr/m² (Biaxial) + 1 x verre 125 gr/m² "S-Glass" + renforts Carbone elliptiques 200 gr/m² taffetas sous les pieds et au niveau du pied de mât. Tissu de délaminage (posé sec) + film perforé + feutre de drainage et sous vide à –0.2 bars.

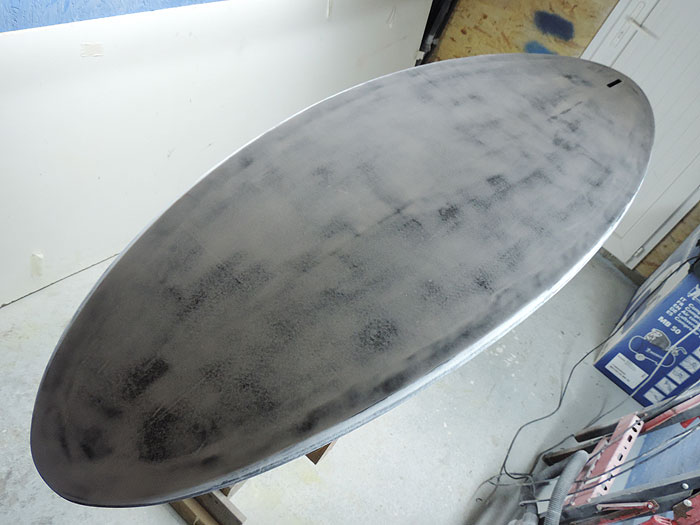

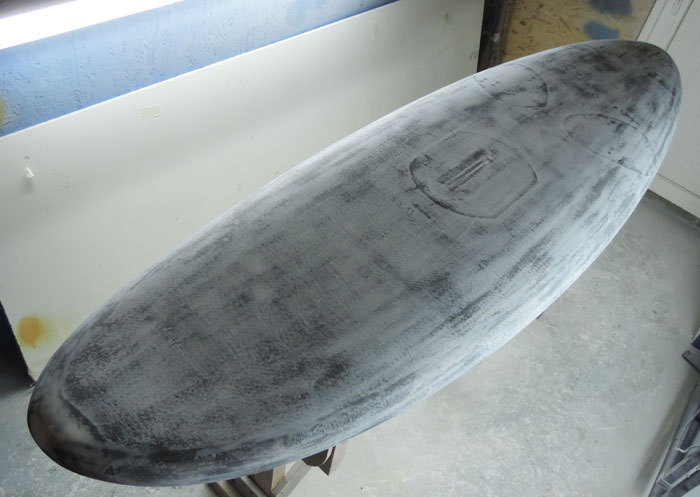

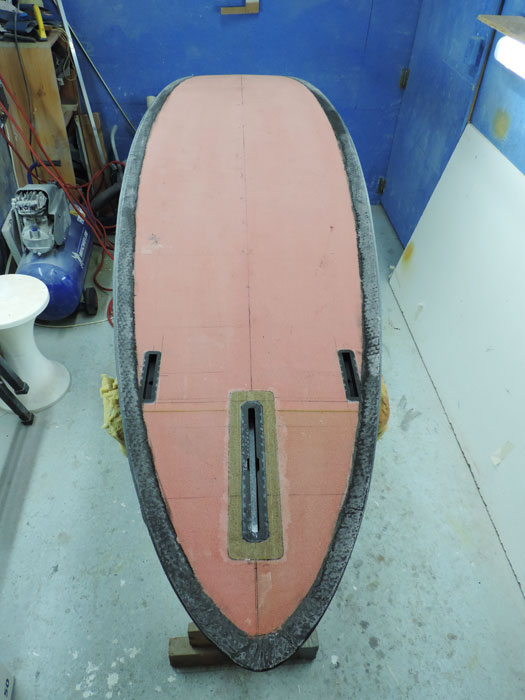

Carène

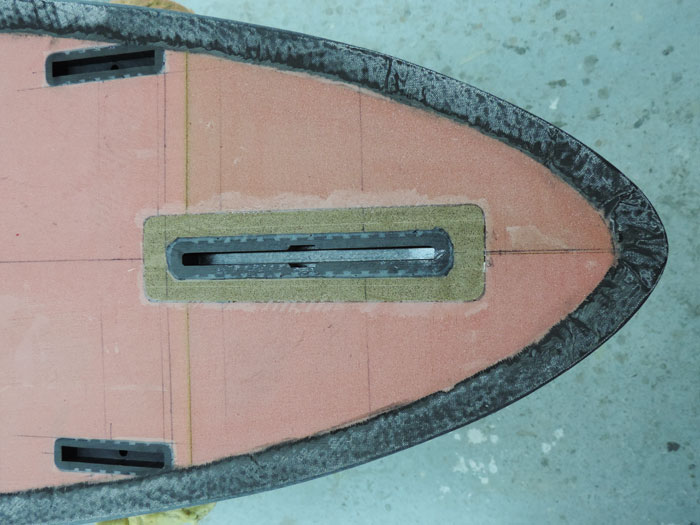

Blocage : 1 x verre 125gr/m² "S-Glass" + "T" stringers en verre 106gr/m² taffetas.

Sandwich : PVC 5mm 90 kg/m³, collé dans la foulée.

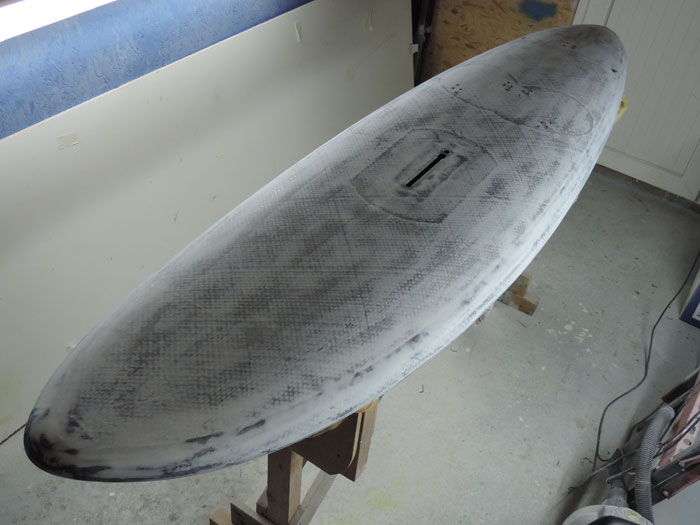

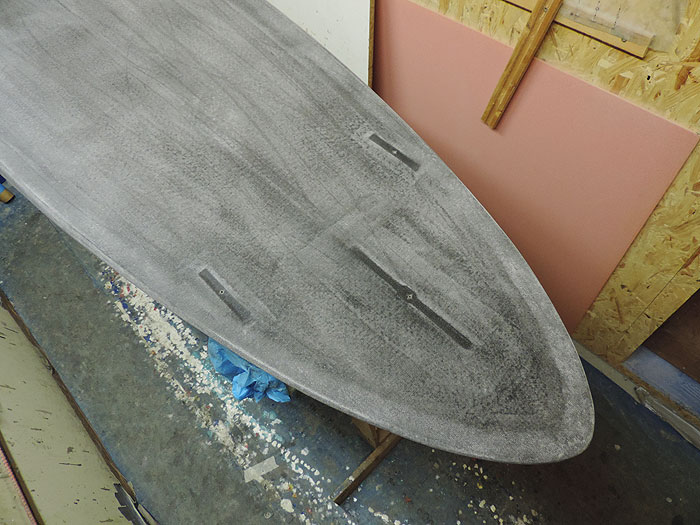

Stratifié extérieur : Verre 160 sergé + Verre S-Glass 125gr/m² (résine pigmentée noire) + peeltex + film perforé + feutre de drainage et sous vide à - 0.2 bars.

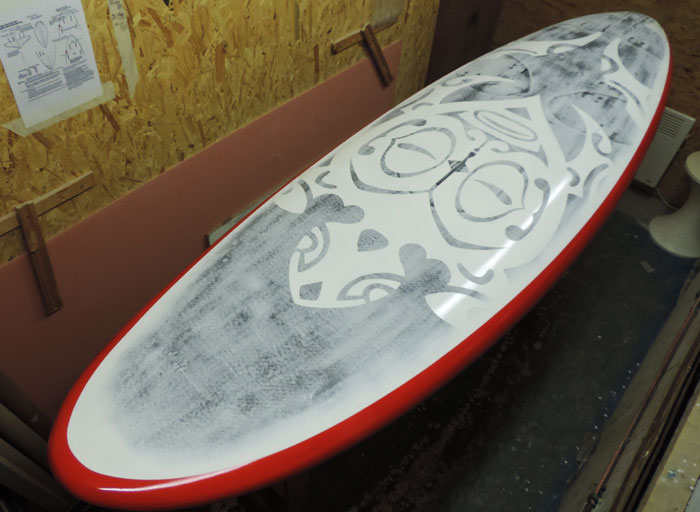

Finition : Glass epoxy résine pimentée blanche.

Poids Flotteur terminé nu: 6440 gr

Wave82 at Work

FreeStyle116 • 2014

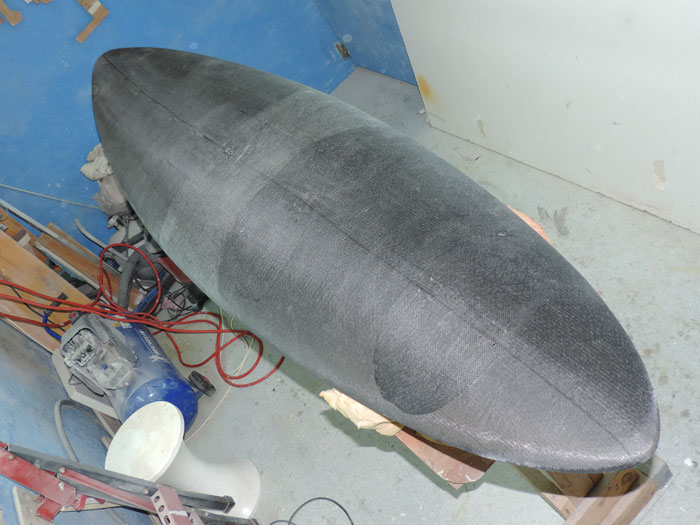

Pont

Blocage : verre 86gr/m² sergé + Bandes Carbone transversales 200gr/m² au niveau des footstraps + bande carbone 200gr/m² longitudinale (jusqu'au pied de mât)

Sandwich : PVC 3mm 90kg/m³, collé dans la foulée (contre scoop renforcé, et maintenu jusqu'à polymérisation complète).

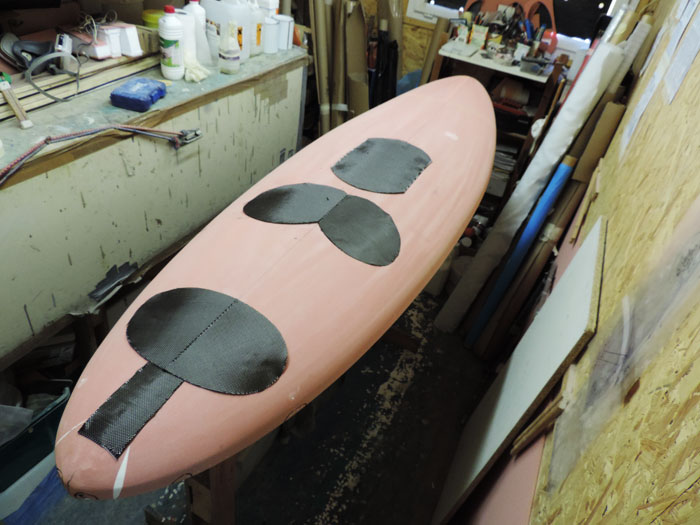

Stratifié extérieur : 1 x Carbone CBX200 gr/m² (Biaxial) + 1 x verre 86 gr/m² + renforts Carbone elliptiques 200 gr/m² sous les pieds et au niveau du pied de mât. Tissu de délaminage (posé sec) + film perforé + feutre de drainage et sous vide à –0.2 bars.

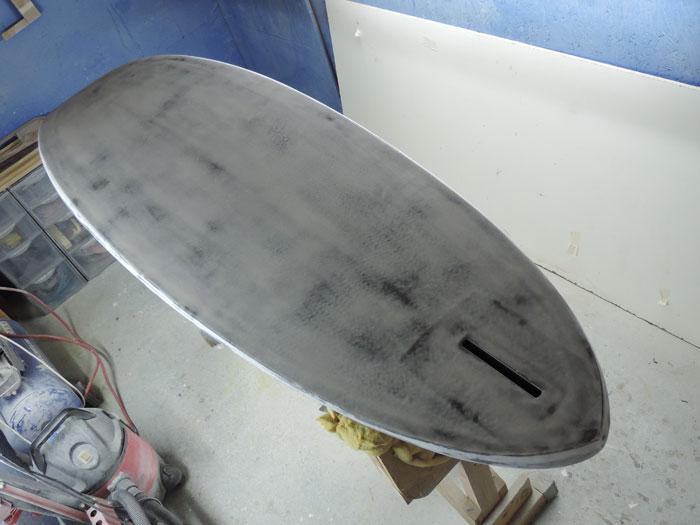

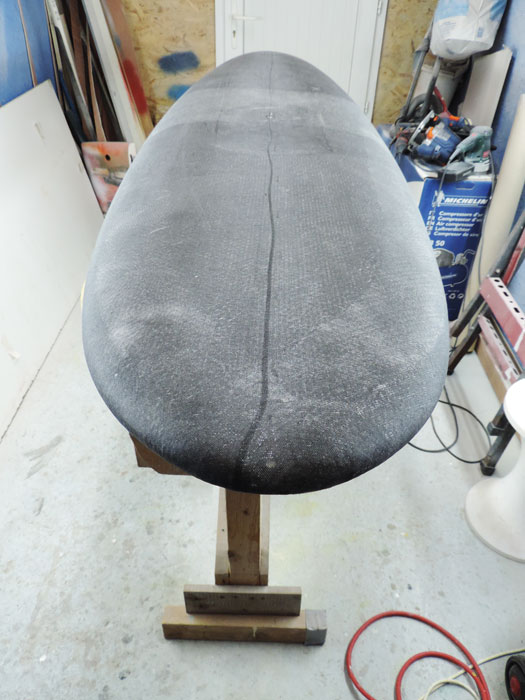

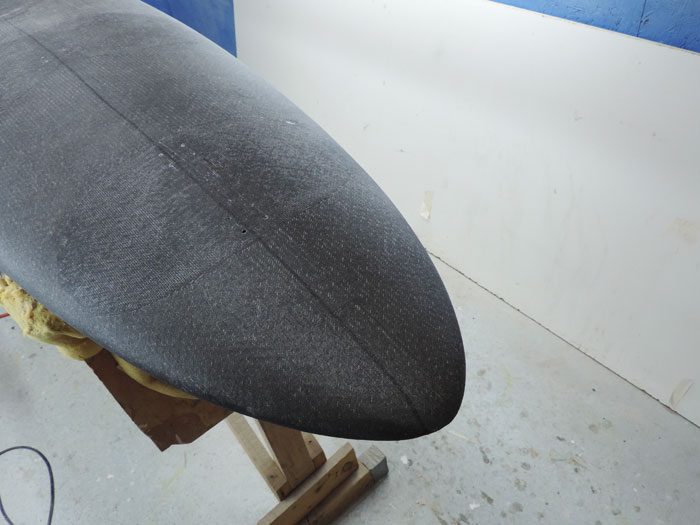

Carène

Blocage : 1 x verre 86gr/m² + "T" stringers en verre 106gr/m² taffetas.

Sandwich : PVC 5mm 90 kg/m³, collé dans la foulée.

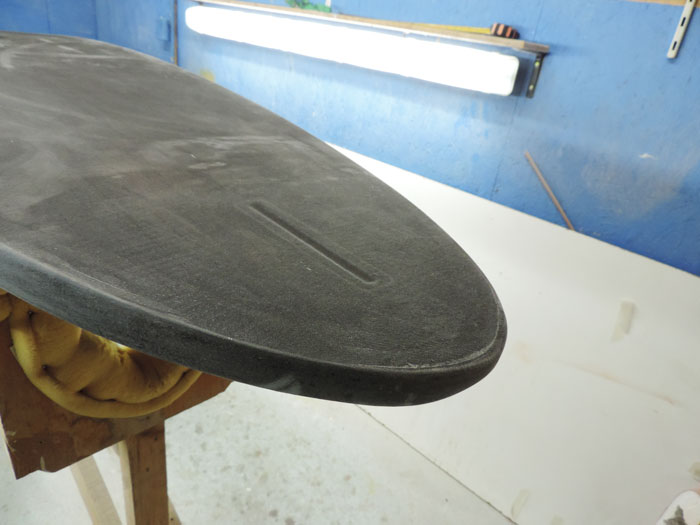

Stratifié extérieur : 1 x verre 160 gr sergé stratifié en "contact"(résine pigmentée noire) + tissu de délaminage (posé sec) + film non perforé + feutre de drainage et sous vide à -0.2 bars.

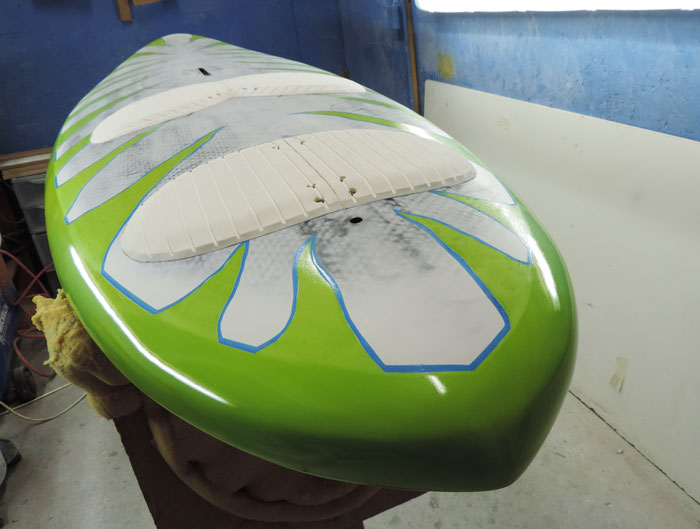

Finition : Glass epoxy résine pimentée blanche.

Poids Flotteur terminé nu: 6595 gr

FreeStyle 116 at Work by Nico

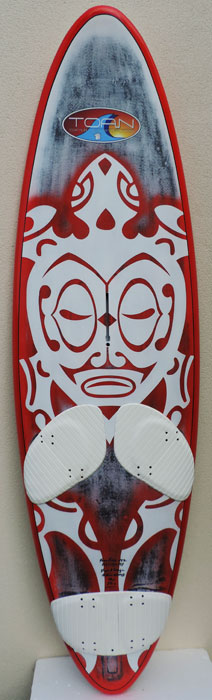

FreeRide122 • 2014

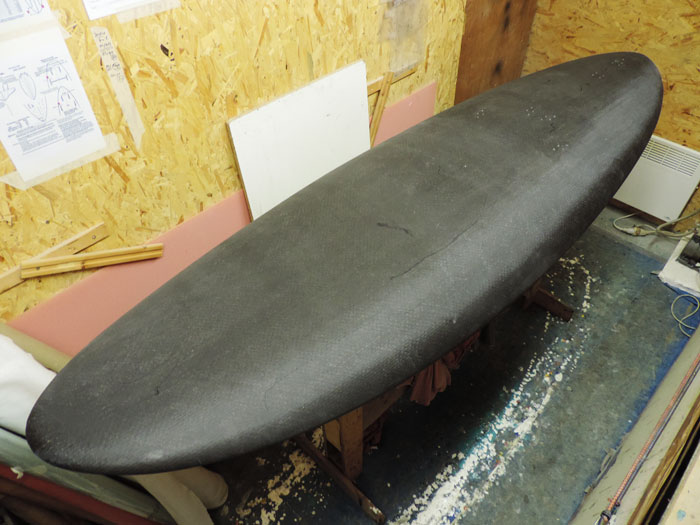

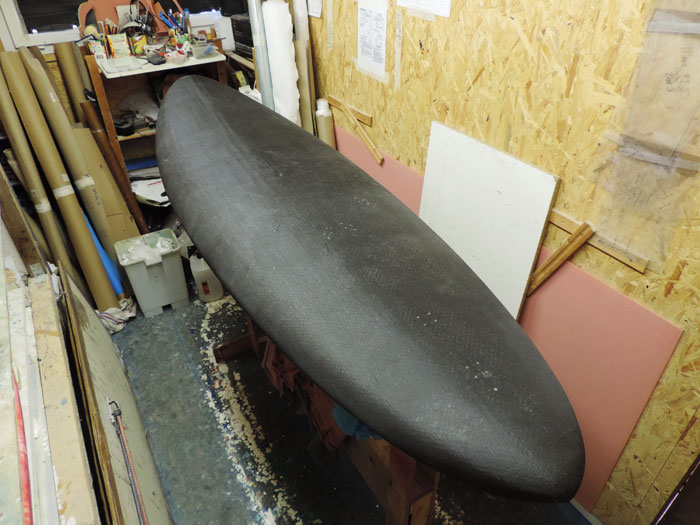

Pont

Blocage : verre 86gr/m² sergé + Bandes Carbone transversales 200gr/m² au niveau des footstraps + bande carbone 200gr/m² longitudinale (jusqu'au pied de mât)

Sandwich : PVC 3mm 90kg/m³, collé dans la foulée (contre scoop renforcé, et maintenu jusqu'à polymérisation complète).

Stratifié extérieur : 1 x Carbone 160 gr/m² sergé + 1 x verre 86 gr/m² + renforts Carbone elliptiques 200 gr/m² sous les pieds et au niveau du pied de mât. Tissu de délaminage (posé sec) + film perforé + feutre de drainage et sous vide à –0.2 bars.

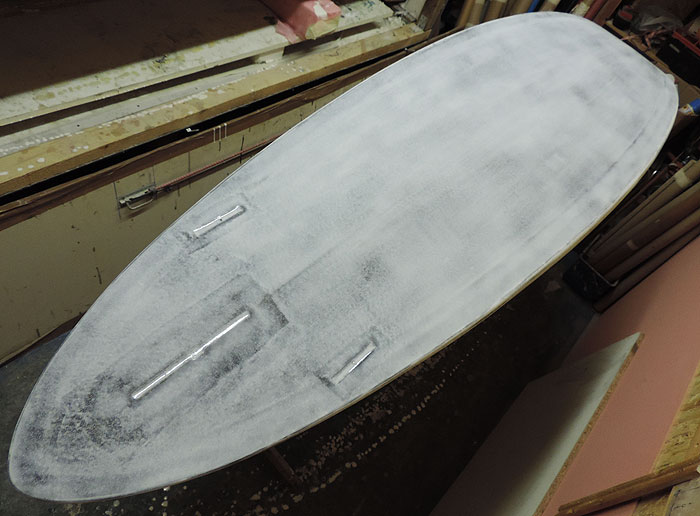

Carène

Blocage : 1 x verre 86gr/m² sergé.

Sandwich : PVC 5mm 90 kg/m³, collé dans la foulée.

Stratifié extérieur : 1 x verre 160 gr sergé stratifié en "contact"(résine pigmentée noire) + tissu de délaminage (posé sec) + film non perforé + feutre de drainage et sous vide à -0.2 bars.

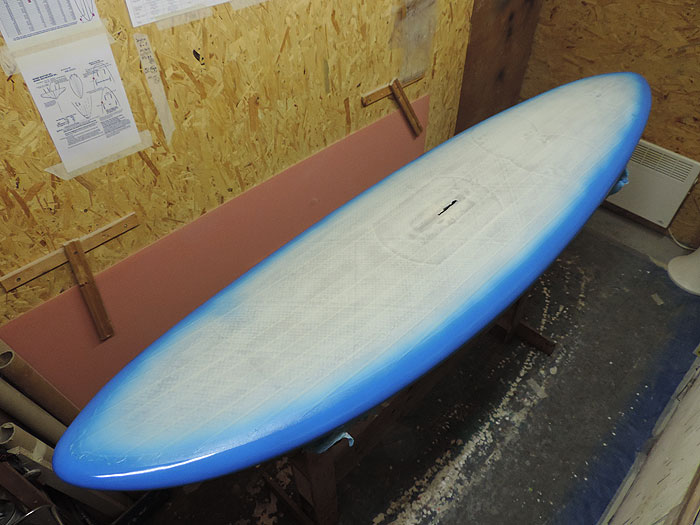

Finition : Glass epoxy résine pimentée blanche.

Poids Flotteur terminé nu: 7260 gr

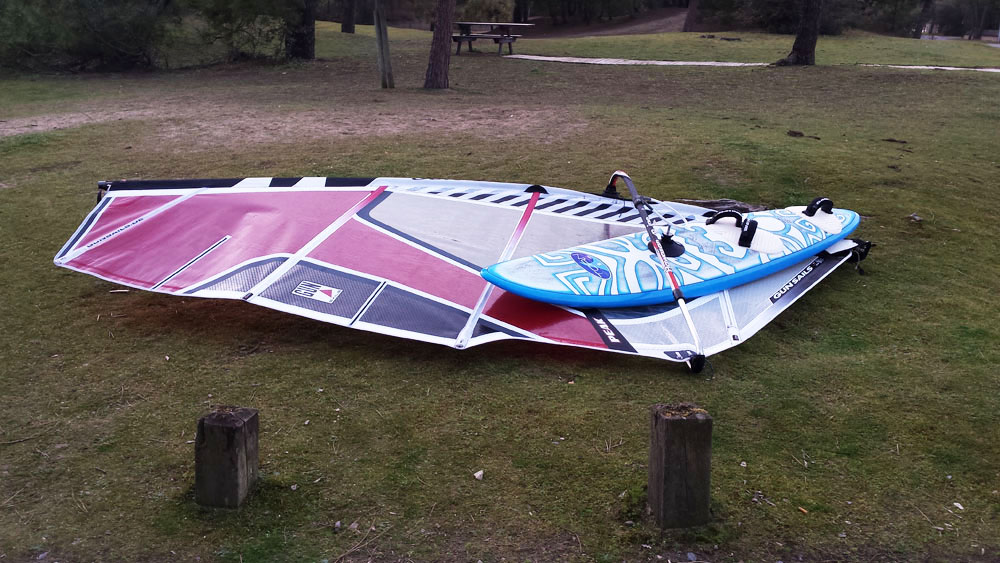

Wave96 • 2014

Une petite dernière pour terminer mes devoirs de vacances, dans l'esprit de la Wave92 II Single Thruster.

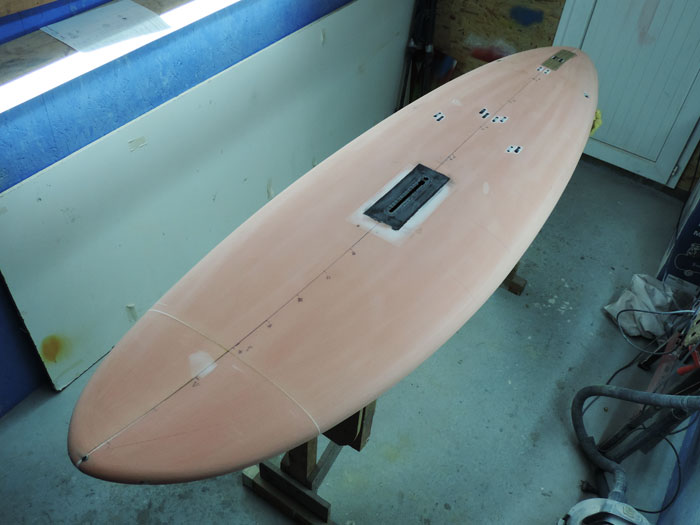

Pont

Blocage : verre 160gr/m² Taffetas + Bandes Carbone transversales 200gr/m² au niveau des footstraps + bande carbone 200gr/m² longitudinale (jusqu'au pied de mât)

Sandwich : PVC 3mm 90kg/m³, collé dans la foulée (contre scoop renforcé, et maintenu jusqu'à polymérisation complète).

Stratifié extérieur : 1 x Carbone CBX200 gr/m² + 1 x verre 80 gr/m² + renforts Carbone elliptiques 200 gr/m² sous les pieds et au niveau du pied de mât + large patch verre 106 gr/² entre les straps et au pied de mât. Tissu de délaminage (posé sec) + film perforé + feutre de drainage et sous vide à –0.2 bars.

Carène

Blocage : 1 x verre 160gr/m² taffetas.

Sandwich : PVC 5mm 90 kg/m³, collé dans la foulée.

Stratifié extérieur : 1 x verre 160 gr/m² taffetas + verre 80 gr/m² taffetas + tissu de délaminage (posé sec) + film non perforé + feutre de drainage et sous vide à -0.2 bars.

Finition : Glass epoxy résine pimentée blanche.

Poids Flotteur terminé nu: 6540 gr
